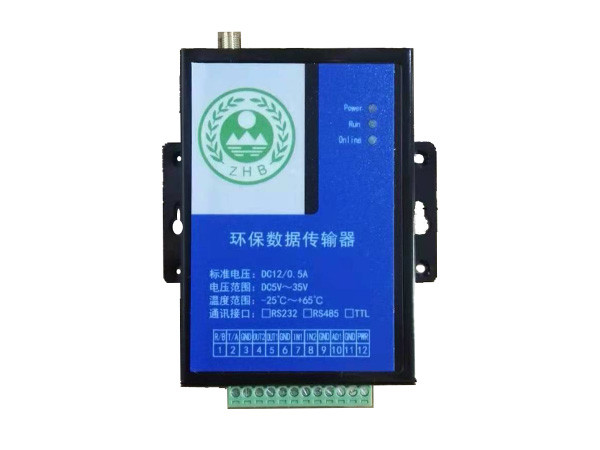

分表計電用環保數據采集儀

在線咨詢客服熱線
400-6732019

詳細信息

支持ModBus協議轉HJ/T-212協議，上傳數據符合《HJT 212-2017 污染源在線監控（監測）系統數據傳輸標準》和《HJT 212-2005 污染源在線監控（監測）系統數據傳輸標準》。

支持協議訂制。

適用于分表計電等環保監測應用。

支持停上電監測

支持設備啟停監測

支持機箱開關門監測

支持互感器異常打開監測

支持常規電參數監測與上傳

支持LoRa或無線組網采集數據。

可遠程配置參數

支持多中心上傳

可藍牙+微信小程序配置

可選衛星定位

可選基站定位

4G全網通

HJ/T-212協議環保數據采集儀是一種專為污染源在線監測等環保行業設計的物聯網無線數據終端，利用公用 4G/LTE 網絡為用戶提供無線長距離數據傳輸功能的同時支持HJ/T-212協議，可以實現將ModBus協議轉為HJ/T-212協議，也可以支持將模擬量信號轉換為HJ/T-212協議，支持定制協議轉HJ/T-212協議。

該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，提供 RS232 、RS485或TTL接口，可直接連接串口設備，實現數據透明傳輸功能；可支持HJ/T-212協議，污染源代碼和參數可靈活配置；支持串口和遠程參數配置和固件升級。

該產品已廣泛應用于環保物聯網項目中，如污染源在線數據采集傳輸（包括流量數據采集傳輸、VOC數據采集傳輸、CEMS數據采集傳輸等）、智慧環保數據采集傳輸、智慧工廠數據采集傳輸、定制協議數據傳輸等。

圖1 組網拓撲圖

工業級應用設計

u 采用高性能工業級無線模塊

u 采用高性能工業級 32位通信處理器

u 支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）

u 采用金屬外殼，保護等級 IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用

u 寬電源輸入（DC 5~35V）

穩定可靠

u 采用完備的防掉線機制，保證數據終端永遠在線

u IWDT 看門狗設計，保證系統穩定

u RS232/RS485/RS422 接口內置 15KV ESD 保護

u SIM/USIM卡接口內置 15KVESD保護

u 電源接口內置反相保護和過壓保護

u 天線接口防雷保護（可選）

標準易用

u 提供標準 RS232或RS485或TTL接口，可直接連接串口設備

u 智能型數據終端，上電即可進入數據傳輸狀態

u 提供功能強大的管理軟件，方便設備管理

u 提供功能強大的管理平臺，方便遠程設備管理

u 可支持HJ/T-212協議，污染源代碼和參數可靈活配置。

u 使用方便，靈活，多種工作模式選擇

u 方便的系統配置和維護接口

u 支持串口和遠程固件升級

u 支持運程參數配置

功能強大

u 支持 TCPserver功能，可同時支持 3個 TCP連接（可選）

u 支持多數據中心同步傳輸（3個數據中心，可擴展）

u 支持多路擴展接口，可采集開關量輸入信號和模擬量輸入信號，可控制開關量輸出

u 支持多種上下線觸發模式，包括短信、電話振鈴、串口數據觸發上下線模式

u 支持根據域名和 IP地址訪問中心

u 內嵌標準的 TCP/IP協議棧，支持透明數據傳輸

u 支持APN/VPDN

u 支持遠程AT指令

u 可硬件預設欠壓保護功能

u 可選GPS定位功能

應用廣泛

u 廣泛應用在環保領域、電力領域

u 可用于VOC報警器

u 支持HJ/T-212協議，污染源代碼和參數可靈活配置

u 支持協議定制

產品規格

無線參數

項目	內容
無線模塊	工業級無線模塊
標準及頻段	支持LTE-FDD：B1/B3/B5/B8 支持LTE-TDD：B38/B39/B40/B41 支持WCDMA：B1/B8 支持TD-SCDMA：B34/B39 支持CDMA：BC0 支持 GSM900/1800MHz 可選支持GPS，GLONASS，BeiDou/Compass，Galileo，QZSS 可選支持數字音頻功能
LTE特性	支持3GPP R8 non-CA Cat 4 FDD 和TDD 支持1.4MHz~20MHz 射頻帶寬下行支持MIMO LTE-FDD：下行速率150Mbps，上行速率50Mbps LTE-TDD：下行速率130Mbps，上行速率35Mbps
發射功率	GSM850/900：<33dBm GSM1800/1900：<30dBm LTE-FDD：<23dBm LTE-TDD：<23dBm
接收靈敏度	<-107dBm

硬件系統

項目	內容
CPU	工業級32位通信處理器
FlASH	128KB（可擴展）
RAM	64KB（可擴展）

接口類型

項目	內容
串口	1個RS23或RS485或TTL接口，內置 15KV ESD 保護，串口參數如下：數據位：5、6、7、8 位停止位：1、1.5、2 位校驗：無校驗、偶校驗、奇校驗串口速率：1200~128000bits/s
指示燈	具有“PWR”、“ACT”、“Online”
擴展接口	5路擴展接口可自由預置開關量輸出、開關量輸入、模擬量輸入。默認2路開關量輸出，2路開關量輸入，1路模擬量輸入。擴展接口功能出廠前預置完成，數量可擴展。
天線接口	標準 SMA 陰頭天線接口，特性阻抗 50 歐
SIM/USIM 卡接口	標準的抽屜式用戶卡接口，支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護
電源接口	2EDG接口內置電源反相保護和過壓保護

供電

項目	內容
標準電源	DC12V/0.5A
供電范圍	DC 5V-35V
通信電流	<450mA(12V)

物理特性

項目	內容
外殼	金屬外殼，保護等級 IP30。外殼和系統安全隔離，特別適合工控現場應用
外形尺寸	96.8x68.6x24 mm (不包括天線和安裝件)
重量	220g

其它參數

項目	內容
工作溫度	-25~+65℃
儲存溫度	-40~+85℃
相對溫度	95%（無凝結）
振動	1.59mm(5Hz≤f≤10Hz) 、0.76mm(10Hz＜f≤25Hz) 、0.19mm(25Hz＜f≤55Hz)
